Generador de imán permanente sin núcleo de alta eficiencia y libre de mantenimiento con bajo par de arranque para energía eólica

Generador de imanes permanentes sin núcleo de par de arranque bajo

Generador de flujo axial de alta eficiencia

Alternador de imán permanente sin mantenimiento

Nombre de la marca:

Greef

Certificación:

Model Number:

GDG

Contacta con nosotros

Solicitar una cita

Detalles del producto

Resistencia aislador:

Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de e

Potencia nominal:

500W - 100 kilovatios

Método de bobinado:

Tipo de eje:

Horizontal y vertical

Estructura central:

Coreless

Frecuencia:

50/60Hz

Tipo de la fase:

Tensión nominal:

48 V/96 V

Resaltar:

Generador de imanes permanentes sin núcleo de par de arranque bajo

Generador de flujo axial de alta eficiencia

Alternador de imán permanente sin mantenimiento

Condiciones de pago y envío

Minimum Order Quantity

1Set

Precio

Negociable

Packaging Details

Foam+plywooden Case

Delivery Time

25 Working Days

Condiciones de pago

T/T, Western Union, , L/C

Supply Ability

PRODUCTOS RELACIONADOS

el video

Generador de imán permanente sin núcleo refrigerado por aire con resistencia de aislamiento mínima de 100Mohm y bajo par de arranque para aplicaciones industriales

Obtenga el mejor precio

el video

Generador de imán permanente sin núcleo con par de arranque bajo, de alta eficiencia y diseño libre de mantenimiento para aplicaciones industriales

Obtenga el mejor precio

el video

Generador de imán permanente sin núcleo de aleación de aluminio con bajo par de arranque y alta eficiencia para aplicaciones industriales

Obtenga el mejor precio

el video

Generador de imán permanente sin núcleo de aleación de aluminio con bajo par de arranque y alta eficiencia para energía eólica

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Tecnología de motor sin núcleo con pequeña brecha de aire de 100-500 RPM

Mejorando la precisión y durabilidad en diversos sectores industriales

Descripción general del producto

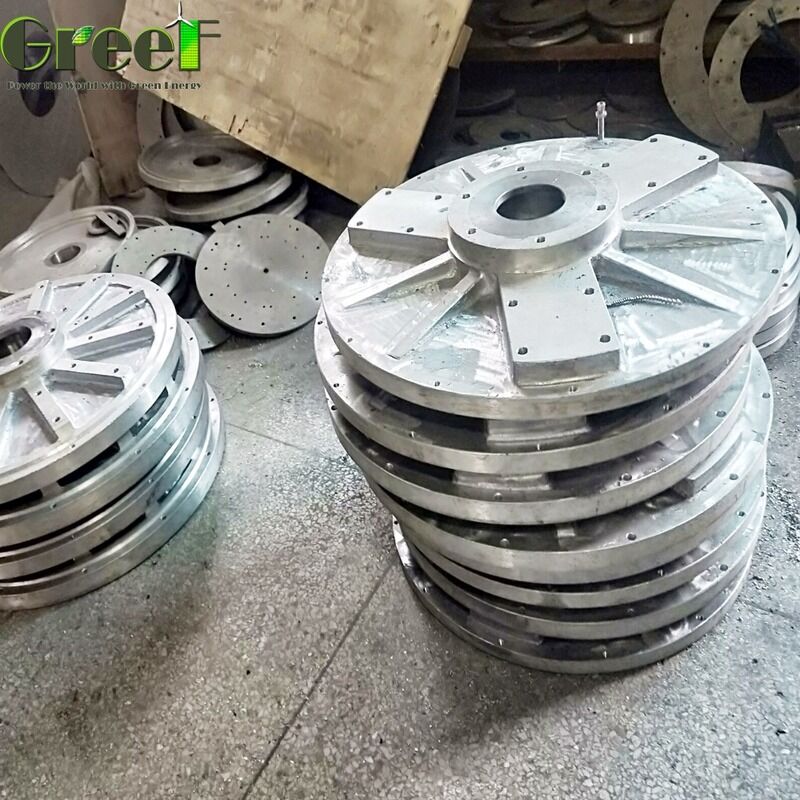

Generador de imanes permanentes tipo disco serie GDG de GREEF NEW ENERGY

El generador de imanes permanentes tipo disco serie GDG, desarrollado por GREEF NEW ENERGY, presenta un diseño único sin núcleo de hierro. En este generador, el eje y el rotor están dispuestos en forma de disco, con el estator fijado centralmente mientras el rotor gira por ambos lados. Notablemente, el eje contiene solo bobinados y no incluye un núcleo de hierro.

Tanto el estator como el rotor adoptan una estructura de disco plano, utilizando flujo magnético de entrehierro axial. El estator y el rotor se alternan en la dirección axial, lo que permite un diseño compacto. Debido a su corta longitud axial combinada con un gran diámetro, este generador de disco puede acomodar fácilmente una configuración multipolar, lo que resulta en una alta relación potencia-masa.

Este diseño ofrece varias ventajas, que incluyen una baja velocidad nominal, la capacidad de arrancar con bajas velocidades de viento, tamaño compacto, menor consumo de energía, peso ligero y alta eficiencia general. Estas características lo hacen especialmente adecuado para turbinas eólicas de eje vertical de accionamiento directo, donde el montaje vertical del rotor produce una resistencia mínima al viento.

Los generadores de imanes permanentes tipo disco serie GDG están disponibles en dos configuraciones: tipos de rotor exterior y rotor interior. En el diseño de rotor exterior, el eje permanece estacionario mientras la carcasa gira, y el cable sale por el centro del eje. Por el contrario, el diseño de rotor interior presenta una carcasa estacionaria con un eje giratorio, y el cable se enruta fuera de la carcasa.

Características clave

Tecnología de bajo par de arranque: La ausencia de histéresis y muescas de engranajes resulta en un par de arranque extremadamente bajo, medido en menos de 0,1 N*m. Esto permite una operación eficiente y suave desde el arranque.
Alta eficiencia: El diseño elimina el núcleo, lo que reduce significativamente la resistencia mecánica y la pérdida de energía. Utilizando la tecnología "Precise Coil", el sistema logra un rendimiento superior y una eficiencia de conversión de energía.
Diseño magnético avanzado: Con imanes permanentes de tierras raras con múltiples polos y una pequeña brecha de aire, esta tecnología ofrece alta densidad de potencia y potencia de salida sustancial, optimizando el rendimiento general del dispositivo.
Accionamiento directo sin mantenimiento y sin engranajes: El sistema de accionamiento directo sin engranajes no tiene escobillas, lo que minimiza el desgaste mecánico y elimina la necesidad de mantenimiento regular, mejorando la durabilidad y la fiabilidad.
Fiabilidad y longevidad mejoradas: Un diseño estructural especializado permite una mayor relación potencia-volumen y potencia-peso. Esto resulta en una vida útil hasta ocho veces mayor que la de los generadores tradicionales.
Utilización optimizada en bajas velocidades de viento: La tecnología permite que las turbinas eólicas operen de manera más efectiva en condiciones de baja velocidad de viento, maximizando la captura de energía y la eficiencia.
Disipación de calor superior: El marco exterior de aleación de aluminio combinado con una estructura interna especialmente diseñada proporciona una excelente disipación de calor, asegurando una operación estable y fiable incluso en condiciones exigentes.

Parámetros técnicos

Parámetro	Especificación
Frecuencia	50/60 Hz
Velocidad	100-500 RPM
Estructura del núcleo	Sin núcleo
Tipo de eje	Horizontal y Vertical
Material del generador	Aleación de aluminio
Eficiencia	>92%
Método de bobinado	Y
Resistencia de aislamiento	100 MΩ Mínimo (501V CC)
Tipo de fase	3
Método de enfriamiento	Enfriado por aire

Aplicaciones

Generación de energía eólica: Los generadores sin núcleo de flujo axial tienen una gran promesa en el campo de la generación de energía eólica. Esto es especialmente cierto para las turbinas eólicas de clase megavatio, donde estos generadores pueden mejorar enormemente la densidad de salida. Como resultado, la eficiencia general de la generación de energía eólica se mejora sustancialmente. Una de las ventajas clave de estos generadores es la ausencia de un núcleo de hierro, que ayuda a disminuir las pérdidas de hierro y las pérdidas por histéresis.
Energía renovable: Más allá de la energía eólica, los generadores sin núcleo de flujo axial se utilizan ampliamente en diversas aplicaciones de energía renovable, incluidos sistemas de energía solar y eólica. Su alta eficiencia en la conversión de energía combinada con una operación fiable los convierte en una opción preferida para las tecnologías de generación de energía renovable.
Otras aplicaciones industriales: Aparte de la energía renovable, estos generadores sin núcleo de flujo axial también son valiosos en otros sectores industriales que exigen soluciones de energía eficientes, ligeras y fiables. Por ejemplo, pueden servir como fuentes de energía de respaldo o auxiliares, garantizando un suministro de energía estable a equipos industriales críticos.
Aplicaciones personalizadas: Debido al diseño adaptable del generador sin núcleo de flujo axial, se puede adaptar para cumplir con los requisitos específicos del cliente. Se pueden realizar ajustes en varios parámetros, como la potencia de salida del generador, la velocidad de rotación y los niveles de voltaje, lo que permite su uso en diversos escenarios de aplicación.

Opciones de personalización

Greef ofrece generadores de imanes permanentes sin núcleo personalizados bajo el número de modelo GDG, originarios de Qingdao. Estos generadores cuentan con certificación CE, lo que garantiza una mayor fiabilidad y un excelente rendimiento. Con un diseño de pequeña brecha de aire, nuestros generadores de rotor exterior proporcionan una refrigeración eficiente mediante un método de enfriamiento por aire, adecuado para voltajes nominales de 48v o 96v y frecuencias de 50/60Hz.

El rango de potencia nominal abarca de 500W a 100KW, atendiendo a diversas necesidades de aplicación. Cada unidad se somete a estrictos controles de calidad, incluidas pruebas de resistencia de aislamiento de 100Mohm Mínimo (501V CC), lo que garantiza durabilidad y seguridad.

Detalles del pedido:

Cantidad mínima de pedido: 1 juego

Precios: Opciones flexibles negociables

Tiempo de entrega: Aproximadamente 25 días laborables

Condiciones de pago: T/T, Western Union, y L/C

Embalaje y envío

Embalaje del producto: El generador de imanes permanentes sin núcleo se empaqueta cuidadosamente para garantizar la máxima protección durante el transporte. Cada unidad se envuelve de forma segura con espuma antiestática y se coloca dentro de una caja de cartón resistente y a medida. Luego, la caja se sella con cinta a prueba de manipulaciones y se etiqueta con instrucciones de manipulación como "Frágil" y "Manipular con cuidado". Varias unidades se empaquetan en cajas más grandes con materiales de amortiguación adicionales para evitar movimientos y daños.

Envío: Ofrecemos opciones de envío fiables en todo el mundo. El generador de imanes permanentes sin núcleo se envía a través de transportistas de confianza con seguimiento disponible para todos los pedidos. Dependiendo del destino, los métodos de envío incluyen transporte aéreo, transporte marítimo y servicios de mensajería exprés. Todos los envíos cumplen con las regulaciones de envío internacionales y van acompañados de la documentación necesaria para garantizar un despacho de aduanas sin problemas. Los tiempos de entrega estimados varían según la ubicación y el método de envío seleccionado.
