Frecuencia 50/60Hz Interruptores Multipolar con Resistencia de Aislamiento Mínima de 100MΩ a 501V DC
Descripción del Producto

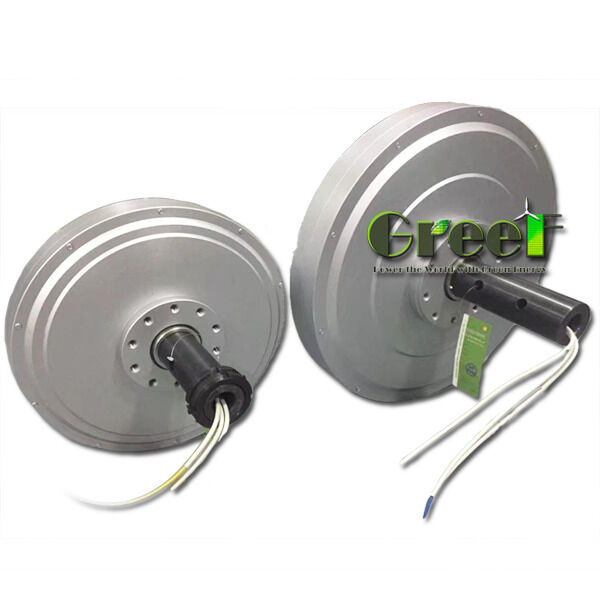

El generador de imanes permanentes tipo disco de la serie GDG de GREEF NEW ENERGY presenta un diseño único sin núcleo de hierro. En este generador, el eje y el rotor se ensamblan en forma de disco, donde el estator está fijo en el centro y el rotor gira por ambos lados. Notablemente, el eje contiene solo bobinados sin ningún núcleo de hierro.
Tanto el estator como el rotor adoptan una estructura de disco plano y utilizan flujo magnético de entrehierro axial. Están dispuestos alternativamente a lo largo de la dirección axial, lo que, combinado con la corta longitud axial y el gran diámetro del generador, facilita la construcción de una estructura multipolar. Este diseño ofrece varias ventajas, que incluyen una alta relación potencia-masa, baja velocidad nominal y baja velocidad de arranque del viento.
Además, la configuración compacta y ligera, el bajo consumo de energía y la alta eficiencia lo convierten en una excelente opción. Debido a su baja resistencia aerodinámica causada por el rotor montado en una turbina eólica de eje vertical, es especialmente adecuado como generador de transmisión directa para turbinas eólicas de eje vertical.
Los generadores de imanes permanentes tipo disco de la serie GDG se fabrican en dos configuraciones principales: el tipo de rotor exterior y el tipo de rotor interior. En la versión de rotor exterior, el eje permanece estacionario mientras la carcasa gira, y el cable se enruta a través del centro del eje. Por el contrario, en el tipo de rotor interior, la carcasa está fija, el eje gira y el cable sale de la carcasa externamente.
Características Principales
- Tecnología de Bajo Par de Arranque: La ausencia de histéresis y muescas de engranajes resulta en un par de arranque extremadamente bajo, midiendo menos de 0.1 N*m.
- Alta Eficiencia: El diseño sin núcleo minimiza la resistencia mecánica y reduce significativamente la pérdida de energía. Esta eficiencia se mejora aún más con el uso de nuestra tecnología "Bobina Precisa".
- Diseño Magnético Avanzado: Incorporando imanes permanentes de tierras raras con múltiples polos, una pequeña entrehierro y alta densidad de potencia, este diseño ofrece una gran potencia de salida de manera efectiva.
- Transmisión Directa sin Engranajes: Con una configuración sin engranajes y sin escobillas, esta tecnología garantiza un funcionamiento sin mantenimiento y una mayor fiabilidad.
- Fiabilidad Mejorada: El diseño estructural especial proporciona una mayor relación potencia-volumen y potencia-peso, lo que resulta en una vida útil ocho veces mayor que la de los generadores tradicionales.
- Optimizado para Baja Velocidad del Viento: Esta tecnología permite una mayor utilización de las turbinas eólicas en condiciones de baja velocidad del viento, maximizando la generación de energía.
- Excelente Disipación de Calor: El marco exterior de aleación de aluminio combinado con una estructura interna especialmente diseñada proporciona una disipación de calor superior, asegurando un rendimiento estable.
Parámetros Técnicos
| Voltaje Nominal |
48V/96V |
| Velocidad |
100-500 RPM |
| Método de Enfriamiento |
Enfriado por Aire |
| Eficiencia |
>92% |
| Potencia Nominal |
500W - 100 KW |
| Tipo de Fase |
3 |
| Material del Generador |
Aleación de Aluminio |
| Resistencia de Aislamiento |
100MΩ Mínimo (501V DC) |
| Frecuencia |
50/60Hz |
| Método de Bobinado |
Y |
Aplicaciones
Generación de Energía Eólica: Los generadores sin núcleo de flujo axial demuestran un potencial significativo en el campo de la generación de energía eólica. Esto es especialmente cierto para las turbinas eólicas de clase megavatio, donde estos generadores pueden mejorar en gran medida la densidad de salida, mejorando así la eficiencia general de los sistemas de energía eólica. El diseño único, que elimina el núcleo de hierro, ayuda a reducir las pérdidas de hierro e histéresis. Como resultado, el generador opera con mayor eficiencia en comparación con los homólogos tradicionales.
Energía Renovable: Más allá de la energía eólica, los generadores sin núcleo de flujo axial se utilizan ampliamente en una variedad de aplicaciones de energía renovable, incluidos los sistemas de energía solar y eólica. Sus capacidades efectivas de conversión de energía, junto con un rendimiento confiable, los hacen muy adecuados para su uso dentro de infraestructuras de energía renovable.
Otras Aplicaciones Industriales: Aparte de la energía renovable, estos generadores encuentran aplicaciones en varios sectores industriales que exigen fuentes de energía eficientes, ligeras y confiables. Por ejemplo, pueden servir como fuentes de alimentación de respaldo o auxiliares para garantizar una entrega de energía constante a la maquinaria y equipos industriales.
Aplicaciones Personalizadas: Gracias a la estructura adaptable del generador sin núcleo de flujo axial, se puede adaptar para cumplir con los requisitos específicos del cliente. Los parámetros clave como la potencia del generador, la velocidad de rotación y el voltaje de salida se pueden modificar para adaptarse a diversos escenarios de aplicación, ofreciendo flexibilidad y versatilidad en su implementación.
Opciones de Personalización
Greef ofrece Generadores de Imanes Permanentes sin Núcleo de Alta Eficiencia bajo el número de modelo GDG, fabricados con orgullo en Qingdao. Nuestros productos cuentan con la certificación CE, lo que garantiza la máxima calidad y fiabilidad. Ofrecemos servicios de personalización para satisfacer sus requisitos específicos, incluidas opciones de voltaje nominal de 48V o 96V y potencia nominal que oscila entre 500W y 100KW.
Nuestros generadores cuentan con un diseño de tipo trifásico con una excelente resistencia de aislamiento de 100MΩ mínimo (501V DC) y son enfriados por aire para un rendimiento óptimo. Con una cantidad mínima de pedido de solo 1 juego, atendemos demandas tanto a pequeña como a gran escala.
El embalaje se maneja con cuidado utilizando fundas de espuma y madera contrachapada para garantizar una entrega segura. El tiempo de entrega es de aproximadamente 25 días hábiles. Los términos de pago son flexibles, incluyendo T/T, Western Union, y L/C.
Elija Greef para Generadores de Imanes Permanentes sin Núcleo de alta eficiencia, confiables y personalizables, respaldados por una sólida capacidad de suministro y precios negociables para adaptarse a las necesidades de su negocio.
Embalaje y Envío
Embalaje del Producto: El Generador de Imanes Permanentes sin Núcleo se empaqueta cuidadosamente para garantizar la máxima protección durante el transporte. Cada unidad se envuelve en plástico de burbujas antiestático y se coloca dentro de un inserto de espuma a medida para evitar movimientos y absorber impactos. El generador y sus accesorios se colocan luego en una caja de cartón corrugado resistente de doble pared. El embalaje está etiquetado con instrucciones de manipulación y detalles del producto para facilitar una logística segura y eficiente.
Envío: Ofrecemos envío a todo el mundo con varias opciones de entrega para satisfacer sus necesidades. El Generador de Imanes Permanentes sin Núcleo se envía a través de transportistas de confianza con seguimiento disponible para todos los envíos. Garantizamos el despacho oportuno y proporcionamos tiempos de entrega estimados según el destino. Para envíos internacionales, se maneja toda la documentación de exportación y las declaraciones aduaneras necesarias para garantizar un despacho sin problemas. Se solicita manipulación frágil para mantener la integridad del producto durante todo el proceso de envío.
