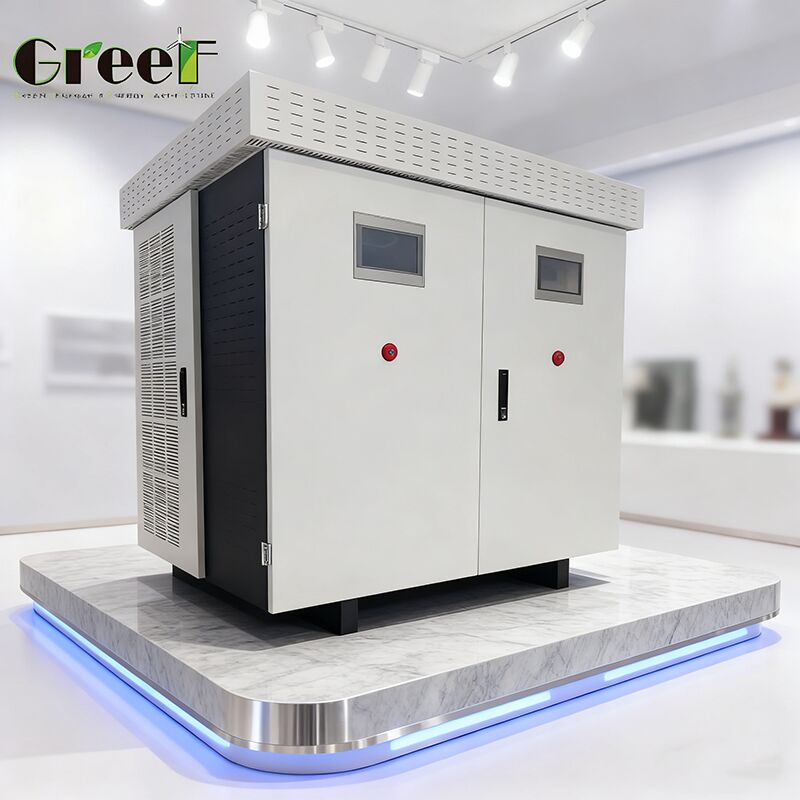

Convertidor híbrido de batería y generador de CA
Controlador en red de topología DC-DC Buck Boost avanzado con rango de voltaje de la batería de 350-450 Vdc y pantalla táctil LCD SMART para un control integral de la potencia.
Resumen del producto
El convertidor multifuncional de GREEF ENERGY integra múltiples funciones críticas de gestión de la energía en un solo sistema eficiente.Este dispositivo avanzado realiza rectificación de CA a CC específicamente optimizado para generadores de imanes permanentes, gestiona sofisticados protocolos de carga de la batería, y maneja la inversión precisa de CC a CA.
The system features a configurable dual LCD touchscreen interface and utilizes cutting-edge technology to maintain stable voltage and frequency control with permanent magnet synchronous generators (PMSGs)El convertidor pasa sin problemas al funcionamiento conectado a la red,permitir la sincronización con las redes de servicios públicos y apoyar las capacidades de carga de la red.
Especificaciones técnicas
Parámetros de entrada del generador de CA
| Parámetro |
Especificación |
| Potencia nominal |
100 kW |
| Voltagem nominal |
≥ 320 VAC |
| Tensión óptima |
450 VAC |
| Rango de trabajo |
240 a 550 VAC |
| Corriente máxima de CA |
180 A |
Especificaciones de entrada de la batería
| Parámetro |
Especificación |
| Tipo de batería |
Las demás |
| Rango de tensión |
350 a 450 Vdc |
| Voltagem nominal |
400 Vdc |
| Corriente máxima de carga/descarga |
250 A |
Parámetros de salida conectados a la red
| Parámetro |
Especificación |
| Potencia nominal |
100 kW |
| Potencia máxima |
120 kW |
| Corriente nominal |
144 A |
| Corriente máxima |
173 A |
| Válvula de red nominal |
Las demás: |
| Rango de tensión permitido |
Las demás: |
| Frecuencia de la red |
50 Hz / 60 Hz |
| Distorsión armónica total |
< 3% a potencia nominal |
| Factor de potencia |
> 0,99 (rango: de -1 a 1) |
| Capacidad de sobrecarga |
1.2x potencia nominal durante 1 minuto |
Rendimiento y protección del sistema
- Eficiencia máxima: 95%
- Topología: rectificador CA-CC, convertidor de impulso DC-CC, inversor CA-CC con EMS
- Temperatura de funcionamiento: -40°C a 60°C
- Nivel de protección: IP54
- Protección contra el sobrevoto y la velocidad (opcional)
- Protección contra cortocircuito CA
- Protección contra exceso de corriente de salida de CA
- Protección contra sobretensiones: Nivel 2
- Altitud máxima de funcionamiento: 4.000 metros (descenso por encima de los 3.000 metros)
- Consumo de energía en estado de espera: < 50 W
Display y monitoreo
Pantalla táctil LCD inteligente que muestra la velocidad del generador (rpm), el voltaje de entrada (Vdc), la corriente de entrada (Vac), la potencia de salida (kW), el voltaje de red (Vac), la corriente de red (A), los datos de generación de energía (hoy, mes, año),y configuración de la curva de potencia.
Refrigeración y comunicación
Sistema inteligente de enfriamiento por aire con soporte de comunicación a través de Ethernet, RS485 y WiFi.
Especificaciones físicas
Dimensiones: 1500 mm (H) × 1500 mm (W) × 1300 mm (D)
Aplicaciones
El convertidor multifuncional GREEF ENERGY ofrece soluciones versátiles de gestión de energía en múltiples aplicaciones que requieren un control de energía fiable e inteligente.
- Sistemas de energía renovable:Integración con generadores síncronos con imán permanente (PMSG) para aerogeneradores e hidroeléctricos en configuraciones fuera de red o híbridas
- Potencia fuera de la red y de respaldo:Conversión y gestión de energía primaria para lugares remotos, cabinas y estaciones de telecomunicaciones
- Sistemas interactivos de red:Función vinculada a la red que permite la carga de baterías desde la red de servicios públicos y la exportación potencial de energía
- Poder industrial y comercial:Fuente de alimentación estable para cargas desequilibradas con monitoreo remoto mediante integración WIFI/LAN y Modbus
- Control especializado:Control del motor de las compuertas de agua para micro-hidroeléctricas y funcionalidad de interruptor de transferencia estática (STS)
Esta plataforma completa combina la generación de energía, el almacenamiento de energía, la gestión del consumo y la integración de la red en un diseño modular y configurable adecuado para el almacenamiento de energía residencial,sistemas de respaldo comerciales, y plantas de energía renovable a pequeña escala.
Personalización y orden
Fabricado en China con certificación CE, el controlador de red Greef AC PCS On Grid ofrece amplios servicios de personalización con una potencia nominal de 100 kW y un voltaje de batería de 400 Vdc.
- Función del controlador de la curva de potencia para una gestión óptima de la energía
- Sistema avanzado de control remoto para un seguimiento continuo
- Descarga PWM sofisticada con sistema trifásico
- Rectificador de CA-CC, impulsor de carga de CA-CC y topología EMS del inversor de CA-CC
- Cantidad mínima de pedido: 1 juego (negociable)
- Embalaje: estuche de espuma y madera contrachapada
- Entrega: en un plazo de 25 días hábiles
- Métodos de pago: T/T, Western Union, MoneyGram, L/C
