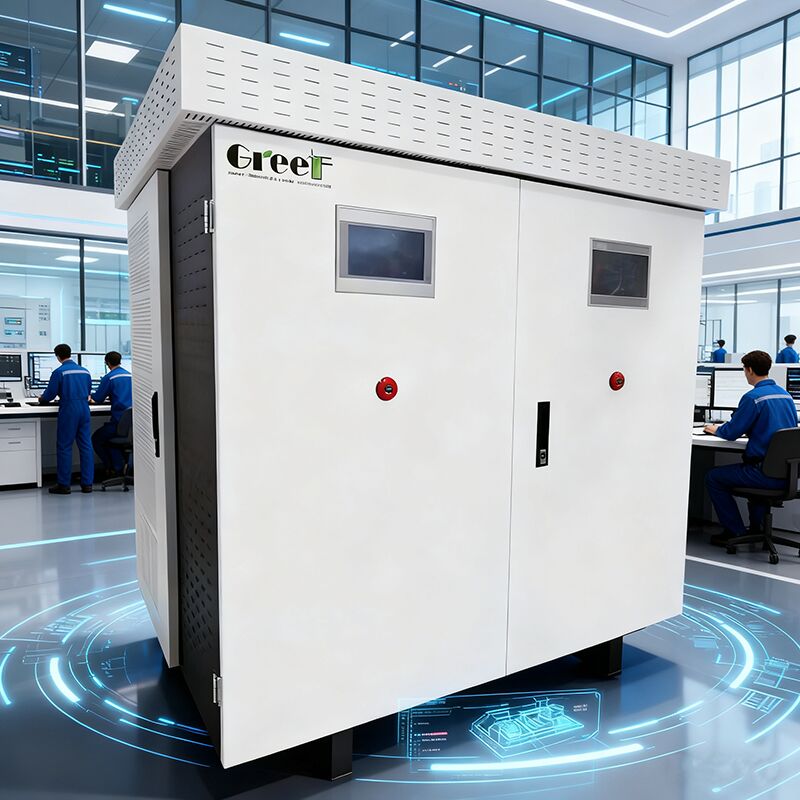

Convertidor híbrido de batería y generador de CA
Tensión nominal Vac ≥ 320 controlador en red adecuado para aplicaciones de tensión de red nominal de 400 voltios
Descripción general del producto
El convertidor multifuncional GREEF ENERGY integra múltiples funciones esenciales en un único dispositivo eficiente. Realiza rectificación de CA a CC diseñada específicamente para generadores de imanes permanentes, carga de baterías, inversión de CC a CA y gestión integral de la energía a través de un sistema integrado.
Con una pantalla táctil LCD dual configurable y tecnología de convertidor avanzada, esta unidad garantiza un control estable de voltaje y frecuencia para generadores síncronos de imanes permanentes (PMSG), garantizando un suministro de energía continuo y confiable para diversas cargas.
El convertidor se puede configurar para funcionamiento conectado a la red, lo que permite una integración perfecta con las redes eléctricas y al mismo tiempo realiza de manera eficiente el uso operativo y las funciones de carga de la red.
Especificaciones técnicas
Parámetros clave
| Modelo |
Marte-100kt |
| Potencia nominal (kW) |
100 |
| Tensión nominal (Vca) |
≥ 320 |
| Tensión nominal óptima del generador (Vac) |
450 |
| Rango de trabajo de voltaje CA (Vac) |
240 - 550 |
| Corriente CA máxima (A) |
180 |
| Tipo de batería |
Iones de litio |
| Rango de voltaje de la batería (Vcc) |
350 - 450 |
| Tensión nominal de la batería (Vcc) |
400 |
| Corriente máxima de carga y descarga (A) |
250 |
| Potencia nominal de carga/descarga (kW) |
100 |
| Corriente nominal de carga y descarga (A) |
144 |
| Tensión nominal de red (V) |
400 |
| Rango de tensión de red permitido (V) |
300 - 460 |
| Frecuencia nominal de red (Hz) |
50 / 60 |
| Máxima eficiencia (%) |
95 |
Lado de entrada de CA del generador
Potencia nominal: 100 kW, Tensión nominal: ≥ 320 Vac, Tensión óptima: 450 Vac, Rango de trabajo: 240-550 Vac, Corriente CA máxima: 180 A
Entrada de batería
Batería de iones de litio con rango de voltaje de 350 a 450 V CC, nominal de 400 V CC, que admite una corriente máxima de carga/descarga de 250 A.
Lado de salida (conectado a la red)
Potencia nominal de carga/descarga: 100 kW (máx. 120 kW), Corriente nominal: 144 A (máx. 173 A), Tensión de red: 400 V (rango 300-460 V), Frecuencias: 50/60 Hz.
Métricas de rendimiento
Distorsión armónica total actual: <3%, Factor de potencia: >0,99 (rango -1 a 1), Capacidad de sobrecarga: 1,2x la potencia nominal durante 1 minuto de funcionamiento continuo.
Lado de CA (fuera de la red)
Tensión de entrada nominal: 400 V (±2% de tolerancia), Distorsión armónica total para cargas lineales: <3%.
Funciones de protección
- Protección contra sobretensión y velocidad: Opcional
- Protección contra cortocircuitos de CA: compatible
- Protección contra sobrecorriente de salida de CA: compatible
- Protección contra sobretensiones: Nivel 2
Parámetros básicos
Máxima eficiencia: 95%, Topología: Rectificador AC-DC, Convertidor reductor-elevador DC-DC, Inversor DC-AC, Sistema Integrado de Gestión de Energía (EMS).
Especificaciones ambientales
Temperatura de funcionamiento: -40 °C a 60 °C, Nivel de protección: IP54, Altitud máxima: 4000 metros (reducción de potencia por encima de 3000 metros), Consumo de energía en espera: <50 W.
Visualización y comunicación
Pantalla táctil LCD SMART que muestra la velocidad del generador (rpm), el voltaje de entrada (V CC), la corriente de entrada (Vac), la potencia de salida (kW), el voltaje de la red (Vac), la corriente de la red (A), las estadísticas de generación de energía (hoy, mes, año) y la configuración de la curva de potencia. Modos de comunicación: Ethernet, RS485, WiFi.
Sistema de enfriamiento
Sistema inteligente de refrigeración por aire para una gestión térmica óptima.
Dimensiones físicas
Dimensiones (excluyendo la carga de descarga): 1500 mm de alto × 1500 mm de ancho × 1300 mm de profundidad. Peso: hasta 600 kg.
Aplicaciones
El convertidor multifuncional GREEF ENERGY proporciona una solución versátil y adaptable para diversos requisitos de administración de energía. Destaca en aplicaciones que exigen un control de sistemas energéticos fiable e inteligente, lo que lo hace esencial para las infraestructuras energéticas modernas.
Las aplicaciones principales incluyen la integración de sistemas de energía renovable con generadores síncronos de imanes permanentes (PMSG) para configuraciones de turbinas eólicas e hidráulicas, que respaldan marcos de energía híbridos o fuera de la red con suministro estable de energía de CA.
Para aplicaciones de energía de respaldo y fuera de la red, el convertidor sirve como centro para la conversión de energía y la gestión del sistema en ubicaciones remotas, cabinas, sitios de telecomunicaciones e instalaciones independientes.
El funcionamiento interactivo con la red permite cargar la batería desde la red y, cuando esté permitido, devolver el excedente de electricidad a la red, mejorando la flexibilidad en la gestión del flujo de energía.
Los entornos industriales y comerciales se benefician de una energía confiable en condiciones de carga desequilibrada, con monitoreo remoto a través de WIFI/LAN e integración del protocolo Modbus con los sistemas de gestión de edificios.
Las opciones de control especializadas incluyen el control del motor de compuerta de agua para plantas microhidroeléctricas y el interruptor de transferencia estática (STS) para transiciones suaves entre la red y fuera de la red.
Esta plataforma integral consolida capacidades de generación de energía, almacenamiento, gestión del consumo e integración de redes para una implementación flexible en sistemas residenciales fuera de la red, soluciones comerciales de respaldo y plantas de energía renovable a pequeña escala.
Personalización y pedidos
El controlador Greef AC PCS On Grid se fabrica en China con certificación CE. Cuenta con una pantalla táctil LCD SMART, refrigeración por aire inteligente y admite un voltaje de batería nominal de 400 V CC dentro del rango de 350-450 V CC.
La pantalla incluye datos de monitoreo completos: velocidad del generador (rpm), voltaje de entrada (V CC), corriente de entrada (V CA), potencia de salida (kW), voltaje de la red (V CA), corriente de la red (A) y estadísticas detalladas de generación de energía con funcionalidad de controlador de curva de potencia.
Embalaje: Cajas seguras de espuma y madera contrachapada. Pedido mínimo: 1 juego. Precio: Negociable. Entrega: Aproximadamente 25 días hábiles. Condiciones de pago: T/T, Western Union, MoneyGram, L/C.
