Place of Origin:
Qingdao
Nombre de la marca:
Greef
Certificación:
CE
Model Number:
GDG
El generador de núcleo sin hierro de flujo axial es un tipo de generador que utiliza un diseño de flujo axial y una estructura de núcleo sin hierro.Se diferencia de los generadores convencionales en que evita pérdidas de núcleo de hierro y pérdidas de histeresisEn su lugar, genera electricidad utilizando el flujo magnético axial.

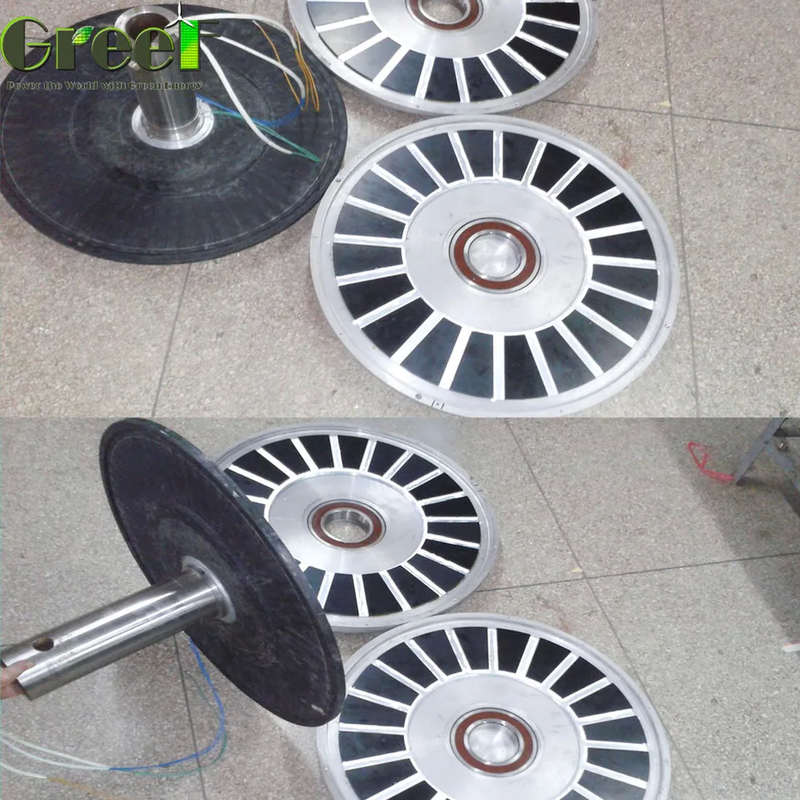

La estructura de un generador de núcleo sin hierro de flujo axial generalmente consiste en imanes permanentes, bobinas y carcasa.Mientras que las bobinas capturan la energía en el campo magnético y la convierten en energía eléctricaLa carcasa se utiliza para proteger la estructura interna del generador y proporcionarle un soporte sólido.
El principio de funcionamiento de un generador de flujo axial sin núcleo se basa en el principio de inducción electromagnética.Cuando el campo magnético generado por un imán permanente se mueve en relación con un conductor en una bobina, se genera una fuerza electromotriz inducida en el conductor. Esta fuerza electromotriz puede convertirse en energía eléctrica, proporcionando energía a dispositivos externos.
La generación de energía eólica tiene un gran potencial con el uso de generadores sin núcleo de flujo axial.ya que pueden aumentar significativamente la densidad de producción y mejorar la eficiencia de la generación de energía eólicaDebido a la ausencia de un núcleo de hierro, estos generadores demuestran pérdidas de hierro y pérdidas de histeresis reducidas, lo que en última instancia los hace más eficientes.
Los generadores sin núcleo de flujo axial tienen una amplia gama de aplicaciones en energía renovable, incluidos los sistemas de generación de energía solar y eólica.Estos generadores son muy eficientes en la conversión de energía y confiables en el funcionamiento, por lo que son ideales para sistemas de generación de energía renovable.
El generador de flujo axial sin núcleo también es adecuado para su uso en otras aplicaciones industriales que requieren una fuente de alimentación eficiente, ligera y confiable.puede utilizarse como fuente de energía de respaldo o auxiliar para ofrecer un soporte de energía estable para equipos industriales.
La flexibilidad del generador de núcleo sin hierro de flujo axial significa que puede ser personalizado en función de las necesidades específicas de los clientes.como la potencia del generador, velocidad y voltaje de salida para satisfacer los requisitos de varios escenarios de aplicación.
El generador de imán permanente sin núcleo GDG viene con múltiples polos que van desde 16-20 y un rango de voltaje de 12-450V. El grado de protección es IP 54 y tiene un rango de velocidad de 100-500RPM.Puede elegir entre una estructura de rotor exterior o rotor interior para satisfacer sus necesidades.
Los generadores de la serie GREEF DDG tienen las siguientes características:
Baja velocidad de rotación nominal, baja velocidad del viento de arranque, bajo peso y pequeño tamaño, baja Alta eficiencia
(1) Tecnología patentada de par: utilizar la última tecnología de bobina precisa.
(2) Estructura original: el uso de motor sin disco para reemplazar el motor tradicional lo hace menos volumen y peso.
(3) Mayor utilización: utilizar una tecnología de motor sin núcleo especial para eliminar los cuellos de botella de uso de la energía eólica de baja velocidad.
(4) Mayor fiabilidad: la estructura especial hace que sea más grande relación de potencia a volumen, potencia a peso y tienen una larga vida de 8 veces más que el motor tradicional.
(5) Sin engranajes, accionamiento directo, generador de RPM bajo.
(6) Componentes de alta calidad y de alto nivel para uso en ambientes hostiles y extremos para aerogeneradores
(7) Alta eficiencia y baja pérdida de energía por resistencia mecánica
(8) Excelente disipación de calor debido al marco exterior de aleación de aluminio y a la estructura interna especial.
| Modelo | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | El GDG-2KW-180 |
| Potencia nominal | 0.5KW | 1 kW | 1 kW | 2KW | 2KW |
| Velocidad de rotación nominal | 200 RPM | El número de velocidad | 200 rpm | Las demás partidas | El número de velocidad |
| Voltagem nominal | 56 VAC | 56 VAC | 56 VAC | 115 VAC | 115 VAC |
| Corriente nominal | 9A | 12A | 17.9A | 10A | 17.4A |
| Eficiencia | > 85 por ciento | ||||
| Método de inclinación | Y | ||||
| Resistencia aislante | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. | ||||
| Nivel de fuga | < 5 años | ||||
| Torque de arranque | Se aplican las siguientes medidas: | < 0,3 N/M | < 0,3 N/M | Se aplican las siguientes medidas: | < 0,3 N/M |
| Tipo de fase | Fase 3 | ||||
| Estructura | Rotor fuera | ||||
| El estator | De las partidas de acero | ||||
| El rotor | Imán permanente de tierras raras | ||||
| Diámetro de la cáscara del generador | 320 | 380 | 380 | 550 | 450 |
| Duración de la carcasa del generador | 232 | 241 | 241 | 330 | 258 |
| Peso | 20 | 32 | 32 | 75 | 51 |
| Dramómetro del eje | 45 | 50 | 50 | 78 | 59 |
| Material de la carcasa del generador | De aleación de aluminio | ||||
| Material del eje | Acero de carbono | ||||
| Cubierta | Rodamientos de bolas de ranura profunda | ||||
| Modelo | El GDG-3KW-100 | El GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100: las emisiones de gases de efecto invernadero |
| Potencia nominal | 3 kW | 3 kW | 5KW | 6KW | 10 kW |
| Velocidad de rotación nominal | Las demás partidas | El número de velocidad | Las demás partidas | Las demás partidas | Las demás partidas |
| Voltagem nominal | El valor de las emisiones de CO2 | El valor de las emisiones de CO2 | El valor de las emisiones de CO2 | El valor de las emisiones de CO2 | El valor de las emisiones de CO2 |
| Corriente nominal | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| Eficiencia | > 85 por ciento | > 85 por ciento | > 88% | > 88% | > 88% |
| Método de inclinación | Y | Y | Y | Y | Y |
| Resistencia aislante | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Nivel de fuga | < 5 años | < 5 años | < 5 años | < 5 años | < 5 años |
| Torque de arranque | El valor de las emisiones de CO2 | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | El valor de las emisiones de CO2 | El valor de las emisiones de CO |
| Tipo de fase | Fase 3 | Fase 3 | Fase 3 | Fase 3 | Fase 3 |
| Estructura | Rotor fuera | Rotor fuera | Rotor fuera | Rotor fuera | Rotor fuera |
| El estator | De las partidas de acero | De las partidas de acero | De las partidas de acero | De las partidas de acero | De las partidas de acero |
| El rotor | Imán permanente de tierras raras | Imán permanente de tierras raras | Imán permanente de tierras raras | Imán permanente de tierras raras | Imán permanente de tierras raras |
| Diámetro de la cáscara del generador | 620 | 550 | 700 | 620 | 770 |
| Duración de la carcasa del generador | 410 | 330 | 400 | 410 | 590 |
| Peso | 110 | 65 | 125 | 110 | 245 |
| Dramómetro del eje | 80 | 78 | 98 | 80 | 85 |
| Material de la carcasa del generador | De aleación de aluminio | De aleación de aluminio | De aleación de aluminio | De aleación de aluminio | De aleación de aluminio |
| Material del eje | Acero de carbono | Acero de carbono | Acero de carbono | Acero de carbono | Acero de carbono |
| Cubierta | Rodamientos de bolas de ranura profunda | Rodamientos de bolas de ranura profunda | Rodamientos de bolas de ranura profunda | Rodamientos de bolas de ranura profunda | Rodamientos de bolas de ranura profunda |
1El generador utiliza protección interna de espuma, la caja exterior de madera de pliegue. El eje del generador utiliza protección de tubería.
2Tamaño y peso del paquete, por favor, consulte nuestras ventas.
3.Envío por mar con FCL LCL o por aire.
Si tiene alguna solicitud en paquete y envío por favor dígale a nuestras ventas que haremos de acuerdo con su solicitud.
